APS-150/P搭接点错式主动防护系统设计说明

技术要点

1、纵横交错的支撑绳与4.5mx4.5m正方形模式布置的钢丝绳锚杆相连接并进行预张拉，支撑绳构成的每个4.5mx4.5m挂网单元内铺设一张Q/280/4x4m型绞索网，每张绞索网与四周支撑绳间用p8缝合绳缝合连接并张紧，该预张拉工艺能使系统尽可能地紧贴坡面，从而提高表层岩土体的稳定性，阻止崩塌落石的发生并将小部分落石限制在一定的空间内运动，同时，在绞索网下铺设小网孔的G/L/2.2/50型格栅网，以阻止小尺寸岩块的崩落或限制局部岩土体的破坏。系统组成：绞索网网片、支撑绳、锚杆、格栅及连接构件。

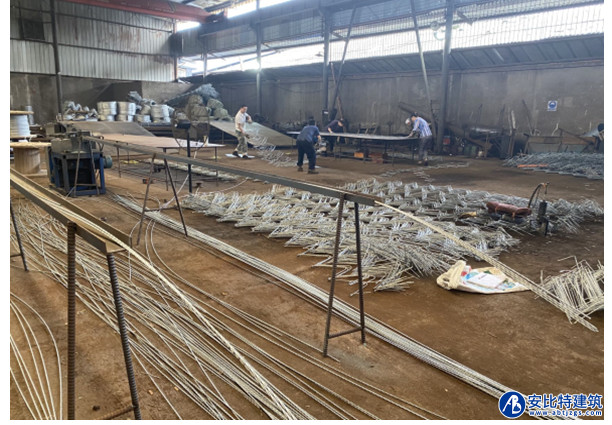

2.Q/280型绞索网片是由三根3mm直径钢丝制成1x3结构形式的钢绞线链式编织而成，其网孔内切圆直径280mm、网孔长短轴长度之比不应大于1.2，常用网片标准规格为4mx4m。编制统索网所用钢丝应符合T/CAGHP 066-2019与YB/T 5343-2015的规定其钢丝公称抗拉强度不应低于1770MPa，采用热镀锌+5%铝+混合稀土合金，镀层等级不低于AB级，镀层重量不低于165g/m2/，钢绞线破断拉力不应小于36kN，环链破断拉力不应小于30kN.绞索网顶破力不小于150kN.

3、编制绞索网的两根相邻钢绞线的每一对应波形间应相互扣结，不应遗漏；两根相邻钢绞线端头扣接后应至少扭结一圈，扭结处不应有裂纹。

网的形状平整，钢绞线不应有明显机械损伤和锈蚀现象。

4、钢丝格栅：所用钢丝应符合YB/T 5294-2009的规定，采用冷拉普通钢丝热浸锌处理，公称抗拉强度不应高于1010MPa，热镀锌等级不应低于AB级。

5、支撑绳、缝合绳等所用钢丝绳应符合GB/T 20118-2017的规定，其钢丝强度不应低于1770MPa，热镀锌等级不低于AB级。钢丝绳不应有断丝、脱丝和锈蚀现象。

6、钢丝绳锚杆：用直径不小于16mm的单根钢丝绳（3x7-φ16）弯折后用绳夹或铝合金紧固套管固定而成，并在固定后的环套内嵌套鸡心环。所用钢丝绳应符合GB/T 20118-2017的规定，其钢丝公称抗拉强度不应低于1770MPa，最小破断拉力不小于150kN，热镀锌等

级不低于A级，锚杆锚固抗拔力不小于50kN，上沿钢丝绳锚杆长度不应小于3m，中部和下部锚杆长度不应小于2m.

7、防护系统的设置位置、防护区域等详见设计图。防护区域宜向潜在落石区域上沿及两侧或较破碎的坡口线以上延伸1m以上。

8、本图锚杆和钢丝绳规格适合于一般条件下的标准化设计，特殊情况下可以另行计算确定，同时相应修改相关标注和说明参数。

施工工艺及要点

1、清除坡面防护区域内威胁施工安全的浮土及浮石，对不利于施工安装和影响系统安装后正常功能发挥的局部地形（局部堆积体和凸起体等）

进行适当修整。

2、放线测量确定锚杆孔位（根据地形条件，孔间距可有0.3m的调整量），在孔间距允许的调整量范围内，尽可能将锚杆孔位选定在天然低凹处；当设计目的是为了加固具有区域性潜在滑动失稳的土质或似土质边坡或者强破碎岩石边披时，对非低凹处或不能满足系统安装后较好紧贴坡面

的锚杆孔（一般连续悬空面积不得大于5m2，否则宜在支撑绳路径上或网片区域增设长度不小于0.5m的局部锚杆，该锚杆可采用直径不小于

φ20的带弯钩或专用锚垫板的钢筋锚杆，或者直径不小于p12的钢丝绳锚杆），应在其孔位处凿一深度不小于锚杆外露环套长度并能将其容纳在内的凹坑或凹槽。

3、按设计深度钻凿锚杆孔并清孔，孔深应大于设计锚杆长度5cm~10cm，孔径不应小于p42，在确保锚杆与水平面的夹角不小于15°的前提下应尽可能垂直于坡面；当局部孔位处因地层松散或破碎而不能成孔时，可以采用断面尺寸不小于0.4x0.4m的C15砼基础置换不能成孔的岩土段。

4、注浆并插入锚杆，应采用强度等级不低于M20的水泥砂浆或水泥浆（建议浆体配制的水灰比宜为0.45~0.55，水泥砂浆的灰砂比宜为

1.0~2.0），确保浆液饱满，在进行下一道工序前注浆体养护不少于三天。

5、安装纵横向支撑绳（有条件时本工序可在下一工序后完成而使支撑绳位于格概网之上），张拉紧后两端各用4个绳卡与锚杆外露环套紧固连接（本设计所有绳卡间距宜为钢丝绳直径的6~7倍，其U形螺栓应位于尾绳段一侧）。

6、从上向下铺挂格栅网，格栅网间重叠宽度不宜小于5cm，两张格橘网间以及必要时格栅网与支撑绳间用p1.5扎丝进行扎结，当坡角小于45"时，扎结点间距一般不宜大于2m，当坡角大于45"时，扎结点间距一般不宜大于1m.

7、从上向下铺设绞索网并缝合，缝合绳为p8钢绳，每张绞索网均用一根长约33m的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行紧固连接（需要注意的是缝合绳不得直接连接到锚杆上）

8、未尽事宜，严格按照相关规范和标准执行。
