主动网施工


在主动防护系统中通过钢丝绳网的覆盖来实现边坡的加固。


其开放特征可以实现对坡面天然植被和植被生长条件的最佳保护,实现环境保护与灾害治理的有机结合;


在被动防护系统中,其柔性特征充分体现了“以柔克刚”的思想,实现崩塌落石的有效拦截。


GPS2主动防护网是现代应用最为普遍的一种边坡防护网。




GPS2主动防护网产品特性:


双层防腐(热镀锌、裹塑),产品防腐寿命大幅提升。


生态、环保,产品采用不同的颜色使之与环境颜色融为一体,达到更加生态和环保的目的。





施工:

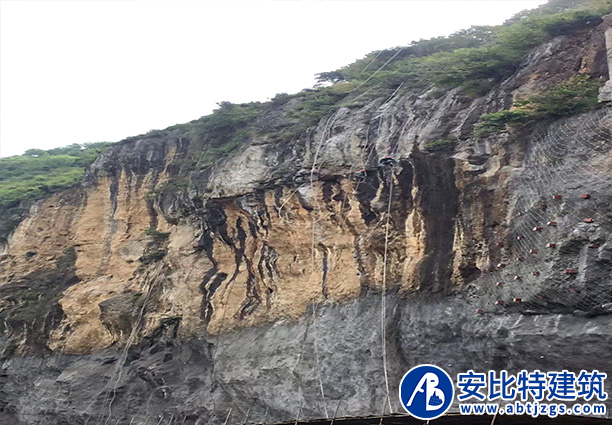

①对坡面防护区域的松土及落石进行清除;


②从防护区域下沿中部开始向上和两侧放线测量确定锚杆孔位。


并在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑,一般直径 20cm 深 15cm ;

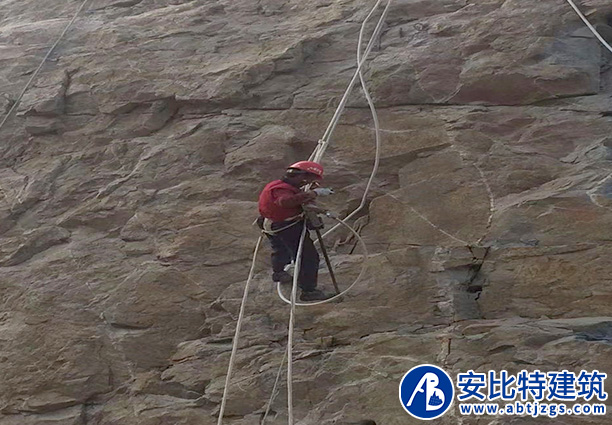

③按设计深度转凿锚杆孔并清除孔内粉尘。


孔深应比设计锚杆长 5 cm 以上,孔径不小于ф 45 ;


当受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于 ф 35 的锚孔内。


形成人字型锚杆,两股钢绳间夹角为 150 ~ 320 ,以达到同样的锚固效果;



④注浆并插入锚杆,采用标号不低于M20 的水泥砂浆。


宜用灰砂比 1 : 1 ~ 1 : 1.2,水灰比 0.45 ~0.50 的水泥砂浆。


水泥宜用 425 号普通硅酸盐 水泥,优先选用粒径不大于3mm的中细砂。


确保浆液饱满,在进行下一道工序前注浆体养护不少于3天。


⑤安装纵横向支撑绳,张拉紧后两端各用两个绳卡与锚杆外露环套固定连接;

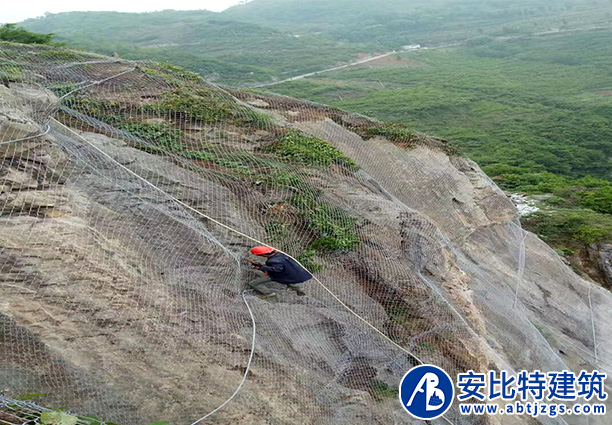

⑥ 从上向下铺挂格栅网,格栅网间重叠宽度不小于5cm,两张格栅网的缝合。


格栅网与支撑绳间用ф1.2铁丝按1m间距进行扎结;

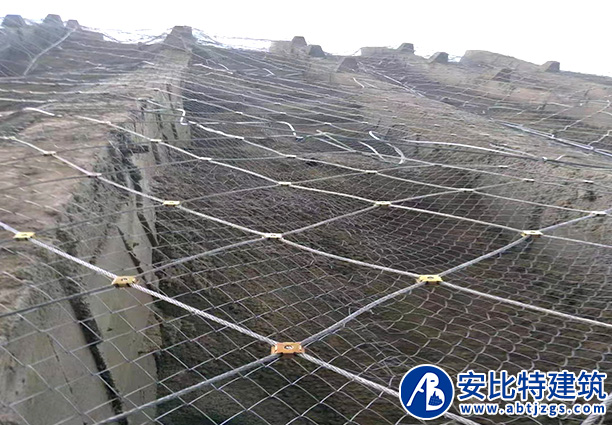

⑥从上向下铺设钢绳网缝合,缝合绳为ф8钢绳。


每张钢绳网均用一根长30m的缝合绳与四周支撑绳进行缝合并预张拉,缝合绳的两端各用两个绳卡进行固定连结;



GPS2型SNS主动防护网是主动边坡防护系统中最常用的一款产品。


型号:GPS2   网型:DO/08/300钢丝绳网 SO/2.2/2.25*10.2钢丝格栅(抗拉强度为1770Mpa,破断拉力>40KN)


支撑绳:Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ12/16纵向支撑绳


缝合绳:Φ8


主要防护功能:坡面加固,抑制崩塌和风化剥落,溜塌的发生,限制局部或少量落石运动范围,有小块落石或土质边坡时选用。


备注:双层网(钢丝绳网+钢丝格栅),锚杆长度一般2m-3m,抗拔力不小于50KN


主要结构配置:钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网
