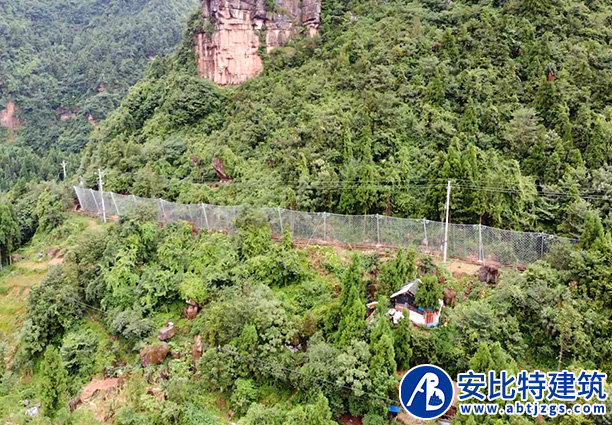

被动网施工


防护网施工


  1、进行现场踏勘,确定施工线路和施工顺序。


  现场放线长度比设计长度增加3---8%,地形起伏较大时,系统设置难沿同一等高线成一条直线时取上限。


  地形平整基本在同一条等高线是取小值,在此基础上钢柱间距可有设计值间距20%的上下调整范围。


  2、清除或就近临时处理坡面防护区域内的浮土、浮石。


  对于不利于安装或安装后影响系统发挥正常作用的局部地形(局部堆积体或凸起体)进行修整。

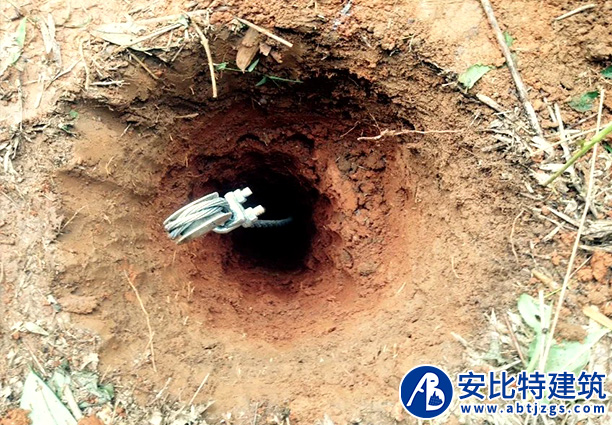

  3、钻孔、清孔。


  钢柱孔与地脚螺栓孔孔深比设计长度长5cm以上,钢柱孔径为φ260,地脚螺栓孔径为φ100;


  当局部地层破碎松散难以成孔时,可以用断面尺寸0.4m*04m的M15砼基础置换不能成孔的岩土段。

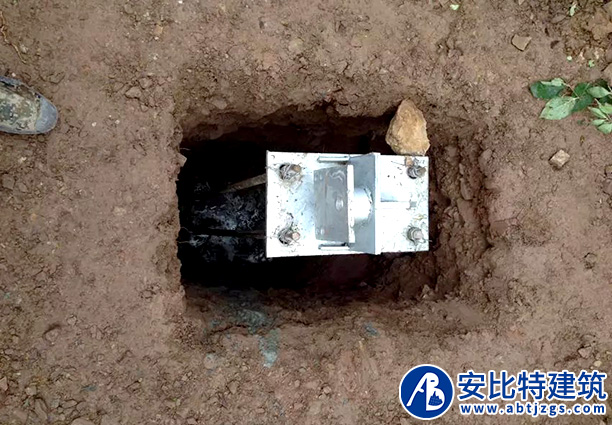

  4、注浆插入钢柱和地脚螺栓(钢柱外漏锚拉绳孔不能高出地面,周围不能注浆。


  以确保支撑绳张拉后尽可能贴紧地面),采用不低于C20细石混凝土固定。


  水泥使用不低于325普通硅酸盐水泥,孔内确保浆液饱满。

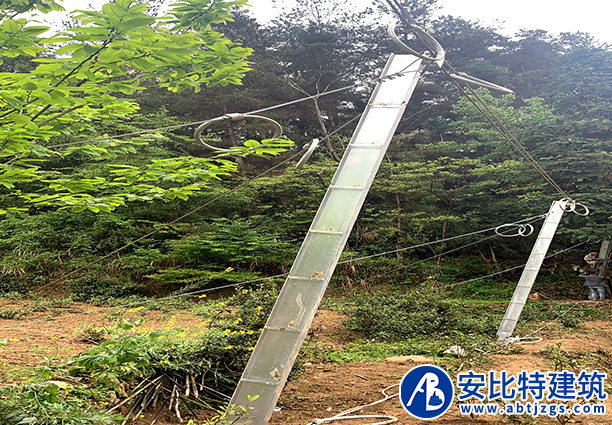

  通过上拉锚绳来按设计方位调整好钢柱的方位,拉紧上拉锚绳并用绳卡固定,在进行下道工序前注浆体养护不少于3天。


  5、侧拉锚绳的安装。


  安装方法同上拉锚绳,只是在上拉锚绳安装好后进行。


  6、减压环的布置。


  减压环分布于上拉锚绳及两根上支撑绳与两根下支撑绳上;


  减压环在上支撑绳及下支撑绳上每跨网之间为两个分布。


  7、安装纵横支撑绳,张拉紧后两端各用2---4个(支撑绳长度大于30m时4个,小于15m时2个,其间为3 个)绳卡与钢柱锚拉绳孔固定连接。

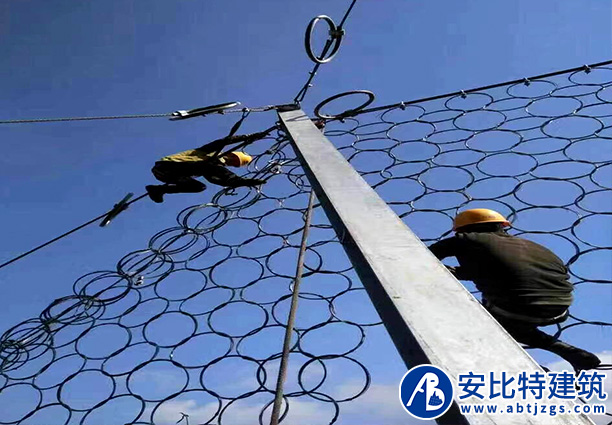

  8、自上而下铺设钢丝绳网并缝合,缝合绳为φ8钢丝绳。


  每张钢丝绳网缝合均用一根长31m或27m钢丝绳与四周支撑绳进行缝合并预张拉。


  缝合绳两端用2个绳卡与网绳进行固定连接。


  9、从上而下铺设钢丝网,钢丝网间重叠宽度不小于5cm,两张钢丝网之间缝合以及钢丝网与支撑绳之间用φ1.2铁丝按间距1.0m进行扎结。


  10、每隔50m设置φ12中间加固拉锚绳一处。
